Bộ dao vòng lấy mẫu đất tiêu chuẩn

Bộ dao vòng lấy mẫu đất tiêu chuẩn

Cloud Zoom small image

Bộ dao vòng lấy mẫu đất tiêu chuẩn

  • Thông tin sản phẩm

Bộ dao vòng lấy mẫu đất

Bộ dao vòng lấy mẫu đất do Công Ty TNHH Thiết Bị Natraco sản xuất được làm bằng thép chất lượng cao dùng để xác định khối lượng thể tích của đất tại hiện trường bằng phương dao vòng phù hợp tiêu chuẩn quốc gia mới nhất như TCVN 8729:2012, TCVN 4202:2012...

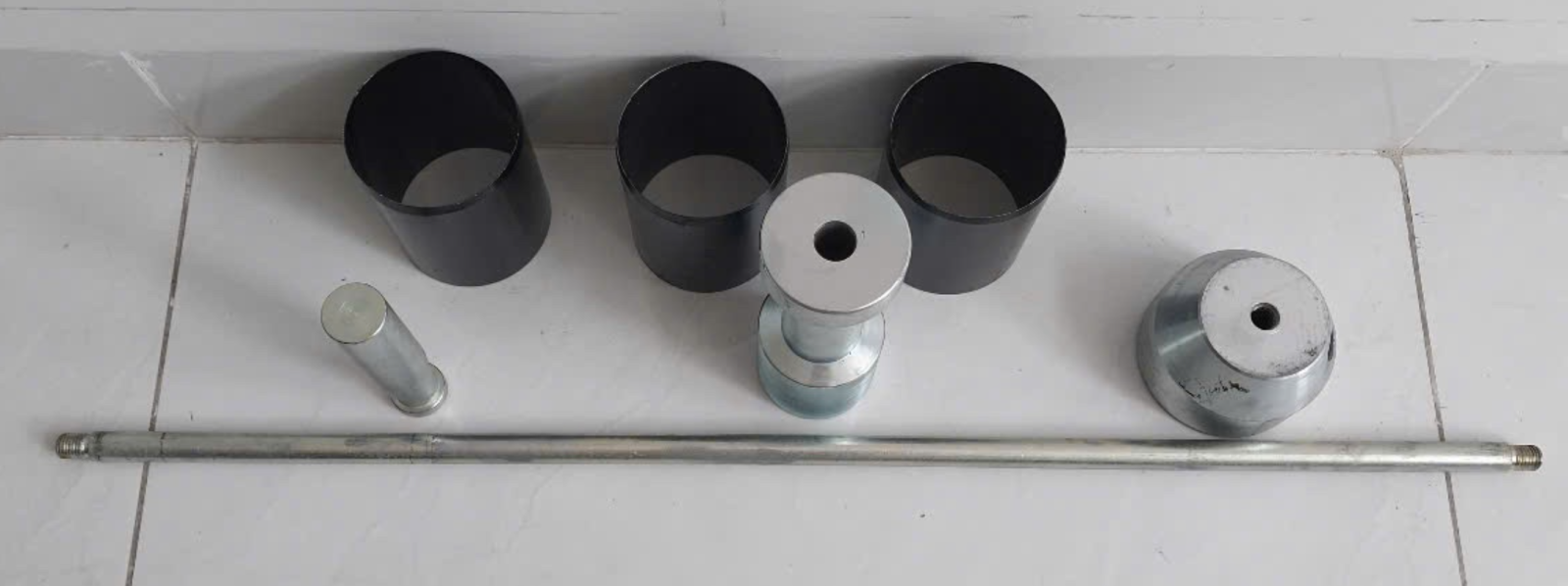

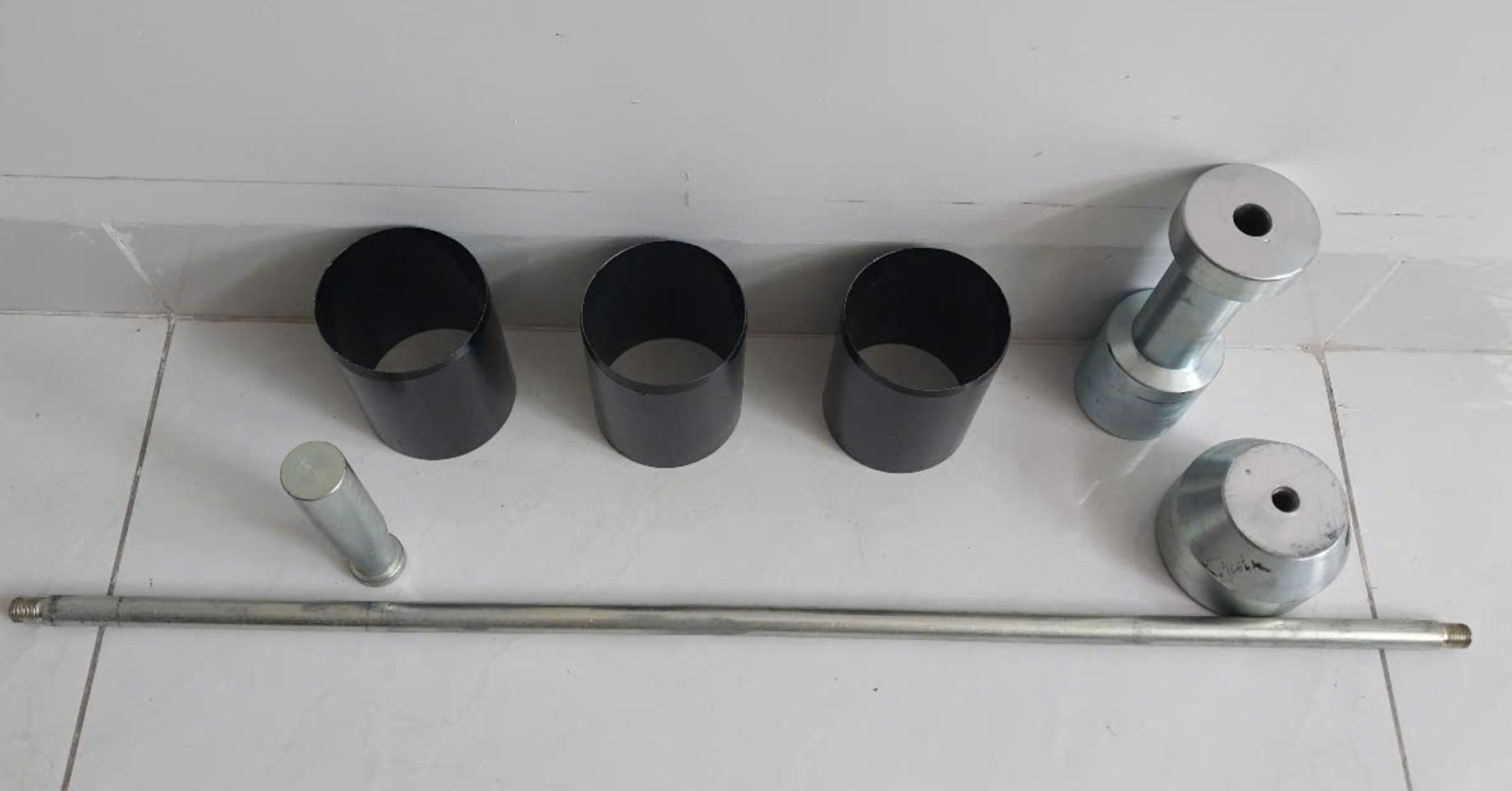

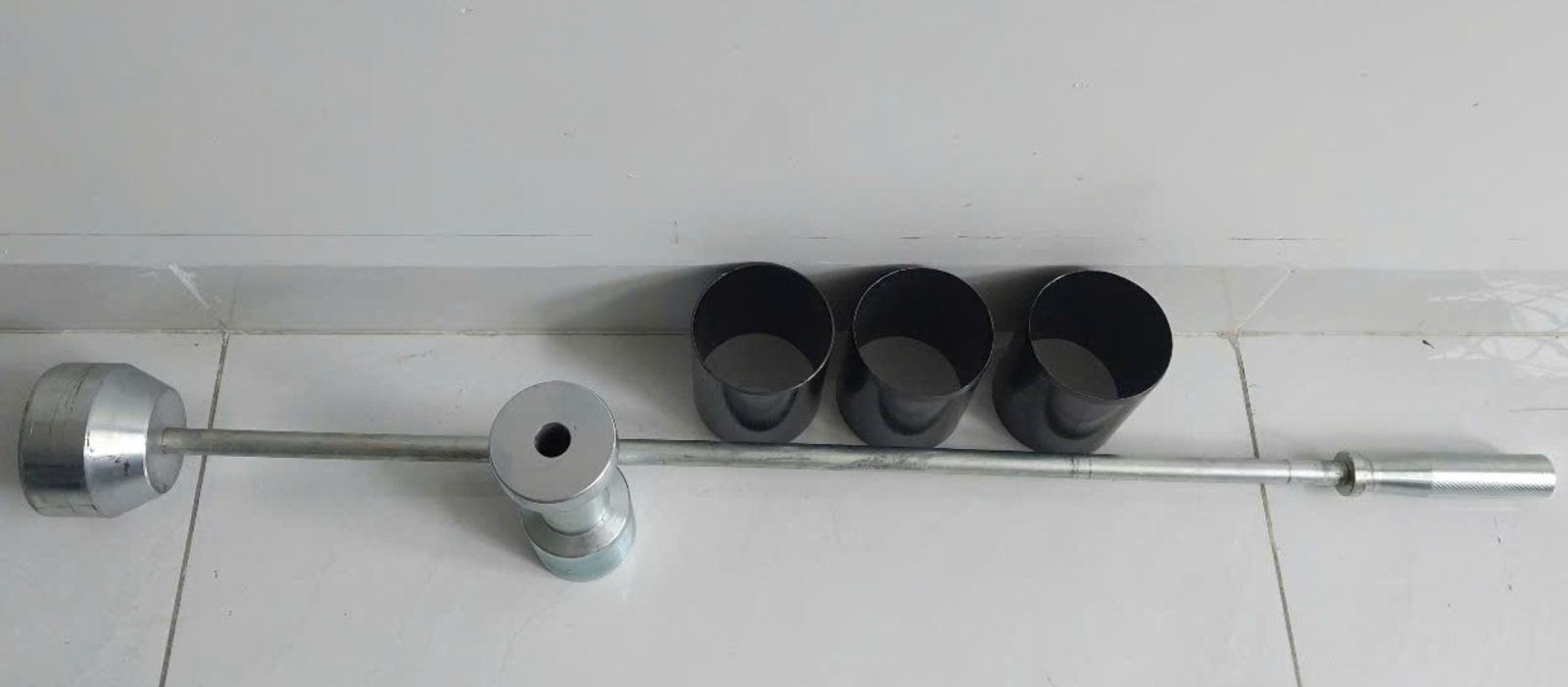

Thông số kỹ thuật bộ dao vòng lấy mẫu đất

Xuất xứ: Việt Nam

- Chất liệu : Thép chất lượng cao

3 dao tiêu chuẩn bằng thép chất lượng cao C45.

Kích thước dao chuẩn: đường kính 100mm, chiều cao 130mm, độ dày 3mm (theo quy định của TCVN 8729:2012)



- Nắp chụp dao vòng

- Thanh dẫn hướng bằng thép tròn 16mm

- Búa đóng bằng thép có trọng lượng khoảng: 5kg (theo quy định của TCVN 8729:2012).

Bộ dao vòng cắt đất thường bao gồm một vòng cắt kim loại (thường là thép hợp kim hoặc vật liệu chịu mài mòn cao) có dạng hình trụ, ở giữa có lưỡi cắt sắc bén. Vòng dao này gắn liền với một bộ truyền động, giúp xoay bộ dao để cắt và lấy mẫu đất.



Ứng dụng của bộ dao vòng lấy mẫy đất

Bộ dao vòng lấy mẫu đất áp dụng thí nghiệm xác định khối lượng thể tích của đất tại hiện trường, dùng trong xây dựng công trình thủy lợi, áp dụng cho các loại đất hạt mịn, đất cát, đất sỏi sạn và đất cuội dăm có kết cấu tự nhiên hoặc do đầm chặt (đất đắp), có mặt lớp lộ ra trên mặt đất hoặc nằm gần mặt đất, có thể đào lấy mẫu thí nghiệm bằng các dụng cụ thô sơ, việc lấy mẫu đất vào dao vòng phải đảm bảo có được trụ đất đầy đặn trong dao vòng, không có khe rỗng giữa đất và mặt trong của dao vòng.





Dao vòng có đường kính trong bằng (97 ± 0,1) mm, chiều cao 127mm, thành dao dày khoảng 3 mm, kèm theo ống chụp đầu dao vòng như được mô tả như hình, dùng thích hợp cho loại đất nêu trong tiêu chuẩn.
Ống chụp đầu dao vòng bằng thép cứng, thân ống hình trụ có đường kính trong bằng đường kính trong của dao vòng, chiều cao khoảng 30 mm, thành dày khoảng 10 mm, miệng dưới ống được khoét vành để lắp khớp với đầu trên của dao vòng; mặt trên của ống chụp được gắn tấm thép cứng để làm đế tựa cho cần hướng của tạ đóng. Xung quanh thành ống chụp, được khoan thủng một lỗ có đường kính khoảng 19 mm, để thoát khí. Quả tạ bằng thép có khối lượng khoảng 4,5kg, dạng hình trụ có đường kính phù hợp để cầm, ở giữa được khoan lỗ xuyên suốt với đường kính lỗ lớn hơn đường kính của cần hướng.

Trình tự tiến hành thí nghiệm.

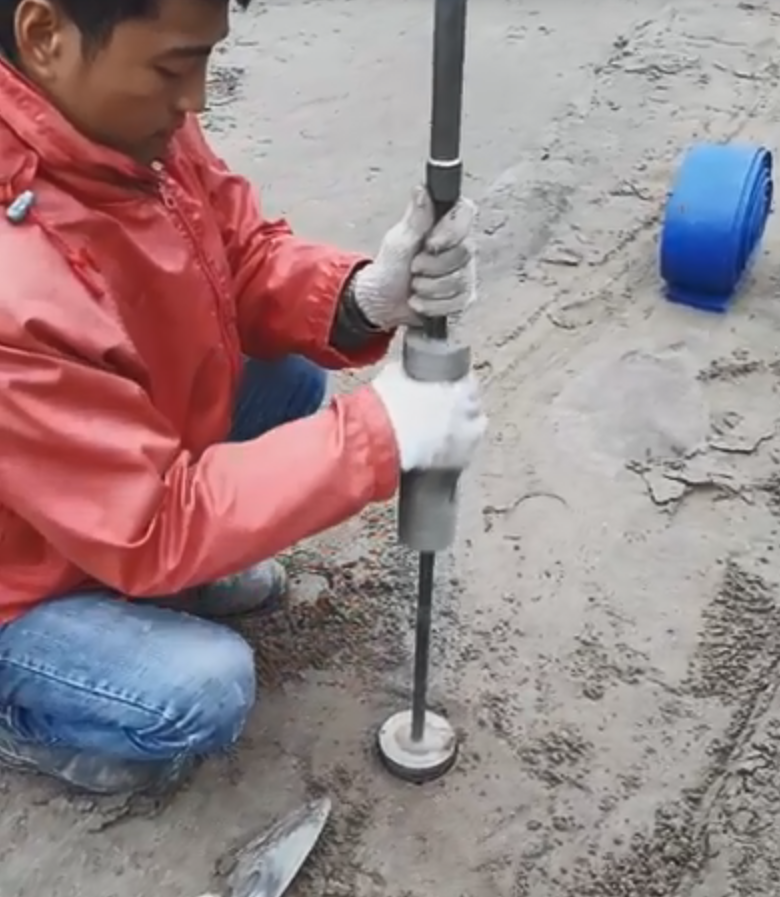

Tại vị trí dự định thí nghiệm, dọn sạch và san thật bằng bề mặt một diện tích đất có đường kính gấp từ 2 lần đến 3 lần đường kính dao vòng sử dụng. Dùng khăn sạch tẩm dầu hoặc mỡ để bôi trơn mặt trong dao vòng và ống chụp. Đặt dao vòng vào trung tâm vị trí đã chuẩn bị, hướng đầu vát mép xuống dưới, lắp ống chụp lên đầu dao vòng rồi ấn cả hai xuống thẳng đứng làm cho dao vòng ngập đều vào đất khoảng 20 mm đến 30 mm; nếu khó ấn bằng tay thì lắp cần hướng lên tâm nắp ống chụp và dùng tạ để đóng. Giữ dao vòng cho thẳng đứng rồi dùng dụng cụ thích hợp để đào, xén đất ở xung quanh thành ngoài dao vòng cho tới khi gần mép dưới dao vòng thì dừng lại, rồi ấn bằng tay hoặc dùng tạ đóng để làm cho dao vòng ngập sâu vào đất từ 15 mm đến 20 mm; tiếp tục từng đợt như vậy cho đến khi được trụ đất trong dao vòng nhô cao hơn miệng dao vòng khoảng từ 5 mm đến 7 mm thì dừng. Cần chú ý theo dõi, đảm bảo bề mặt trụ đất trong dao vòng còn cách mặt đáy tấm đệm ở đầu ống chụp một khoảng, để đất không bị nén ép. Khi dùng tạ đóng, phải giữ cần hướng thật thẳng đứng, lực đóng mỗi búa nên ở mức sao cho dao vòng ngập sâu xuống đất không quá 5 mm và không làm phá vỡ kết cấu của đất.

Bộ dao vòng lấy mẫu đất được sử dụng rông rãi để xác định các chỉ tiêu cơ lý của đất tại các công trình dân dụng, công trình giao thông nhưng nhiều nhất là tại các công trình thủy lợi. Hiện nay bộ dao vòng lấy mẫu đất được dùng phổ biến tại các trung tâm kiểm tra chất lượng công trình cấp nhà nước và các phòng thí nghiệm kiểm định chuyên ngành xây dựng las-xd.
